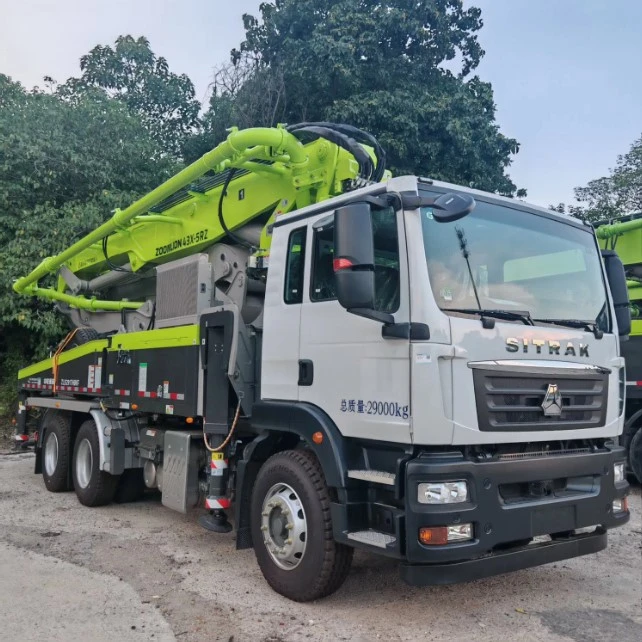

Mae pwmp concrit yn beiriant sy'n defnyddio pwysau i gludo concrit yn barhaus ar hyd piblinell. Yn bennaf mae'n cynnwys corff pwmp a phibell ddosbarthu. Yn strwythurol, caiff ei rannu'n bennaf yn fath piston (plymiwr) a math allwthio. Yn seiliedig ar y dull o symud, mae mathau cyffredin yn cynnwys pympiau trelar (pympiau daear) y mae angen eu tynnu, pympiau wedi'u gosod ar lori â'u siasi eu hunain, a thryciau pwmp gyda bwm gosod integredig (pympiau awyr). Ei brif nodweddion yw pwysau pwmpio uchel a phellter dosbarthu hir, sy'n golygu ei fod yn cael ei ddefnyddio'n helaeth mewn adeiladu seilwaith megis adeiladu tai, pontydd a chadwraeth dŵr. Ers cyflawni datblygiadau arloesol mewn cynhyrchu domestig yn y 1990au, mae diwydiant pwmp concrid Tsieina wedi datblygu'n gyflym, gan gyrraedd lefelau dosbarth y byd mewn technolegau pwmpio pwysedd uchel a ffyniant hir, a dominyddu'r farchnad fyd-eang.
Pympiau Concrit Piston
Daw'r rhain mewn mathau gyriant hydrolig a mecanyddol. Mae pympiau concrit gyriant hydrolig yn cynnwys hopran, silindr hydrolig a piston, silindr concrit, falf ddosbarthu, tiwb Y, offer fflysio, system hydrolig, a system bŵer. Mae'r system hydrolig yn gyrru'r piston i ddychwelyd trwy bwysau. Pan fydd y piston yn symud yn ôl, mae'n tynnu deunydd i mewn; pan fydd yn symud ymlaen, mae'n gorfodi'r concrit o'r silindr concrit i'r bibell ddosbarthu trwy'r tiwb Y. Ar ôl pwmpio concrit, caiff y corff pwmp a'r bibell ddosbarthu eu glanhau â dŵr pwysedd uchel neu aer cywasgedig. Mae dadleoli pwmp concrid piston yn dibynnu ar nifer a diamedr y silindrau concrit, cyflymder cilyddol y piston, ac effeithlonrwydd cyfeintiol cymeriant y silindr concrit.
Daw pympiau concrit allwthio mewn tri math
Math o rotor (rholer dwbl), math o bibell syth (tri rholer), a math gwregys (rhol dwbl). Mae'r pwmp concrit dwbl math rotor yn cynnwys hopiwr, corff pwmp, pibell allwthio, system wactod, a system bŵer. Mae'r corff pwmp wedi'i selio, gyda dau rholer planedol wedi'u gosod ar ffrâm y rotor y tu mewn. Mae wal fewnol y corff pwmp wedi'i leinio â phadiau rwber, ac mae'r bibell allwthio wedi'i gosod ar gylchedd mewnol y padiau. Mae'r uned bŵer yn gyrru'r rholeri planedol i gylchdroi, gan falu'r bibell allwthio a gorfodi'r concrit y tu mewn i'r bibell ddosbarthu i'w ollwng. Mae'r system wactod yn cynnal gwactod penodol o fewn y corff pwmp, gan achosi i'r bibell allwthio ddychwelyd ar unwaith i'w siâp gwreiddiol ar ôl ei falu a chyflymu cymeriant concrit o'r hopiwr i'r bibell allwthio. Mae dadleoli pwmp concrid allwthio yn dibynnu ar radiws a chyflymder cylchdroi'r rotor, diamedr y bibell allwthio, ac effeithlonrwydd cyfeintiol y cymeriant concrit.
Mae pympiau concrid diaffram hydrolig yn cynnwys hopiwr, corff pwmp, diaffram, falf reoli, pwmp, a thanc dŵr. Mae'r diaffram wedi'i leoli o fewn y corff pwmp. Pan fydd y pwmp yn tynnu dŵr o islaw'r diaffram yn ôl i'r tanc dŵr trwy'r falf reoli, mae'r diaffram yn suddo, a choncrit yn y grymoedd hopran yn agor y falf wirio ac yn mynd i mewn i'r corff pwmp. Pan fydd y pwmp yn tynnu dŵr o'r tanc dŵr yn ôl i'r corff pwmp trwy'r falf reoli, mae'r dŵr dan bwysau yn codi'r diaffram, gan gau'r falf wirio a gorfodi'r concrit i mewn i'r bibell ddosbarthu i'w ollwng.
Mae gan bympiau concrit gynhyrchiant uchel, sy'n gallu cwblhau cludiant concrit llorweddol a fertigol mewn un gweithrediad. Fodd bynnag, mae rhai gofynion yn bodoli o ran y cyfrannau cymysgedd concrit, maint a graddiad cyfanredol, dos sment, a chwymp concrit i sicrhau effeithlonrwydd pwmpio da.
Pympiau concrit wedi'u pweru gan injan diesel
Mae'r rhain yn diwallu anghenion safleoedd adeiladu maes ac amgylcheddau gweithredu eraill heb ffynhonnell pŵer. Yn ystod y broses bwmpio, mae cyflymder yr injan diesel yn cael ei ganfod gan y synhwyrydd cyflymder a'i drosglwyddo i'r cyfrifiadur rheoli. Oherwydd y bydd y newid mewn pwysedd pwmpio yn achosi newid cyfatebol yng nghyflymder yr injan diesel, mae'r cyfrifiadur rheoli yn rheoli'r modur throttle i gynyddu neu leihau'r sbardun yn ôl y newid cyflymder a ganfuwyd, ac yn addasu'r injan diesel yn awtomatig i weithredu ar y cyflymder gorau posibl.
